照明系統中 DMX 電纜的初學者指南
您是否想過舞檯燈光如何與音樂完美同步，或營造出令人驚豔的效果？ DMX 線材正是為此而生。它是一種特殊線纜，旨在向照明設備發送精準訊號。與普通麥克風線不同，DMX 線材能夠處理高頻訊號，不會閃爍或降低畫質。其獨特的結構確保即使長距離傳輸也能提供可靠的性能。
如果沒有 DMX 線纜，控制複雜的燈光設定將是一場噩夢。它們可以防止幹擾，保持訊號穩定，並確保燈光按照計劃準確響應。如果您對燈光設計很認真，不妨考慮以下幾個選擇： 這個。
關鍵要點
- DMX 線纜對於正確控制燈光至關重要。它們將控制器和燈光之間的精確訊號傳輸到一起，確保它們保持同步。
- 選擇合適的DMX線長度。測量控制器與燈光之間的距離。如果距離較長，請使用訊號增強器。
- 只使用 DMX 線纜，不要使用普通線纜。 DMX 線纜專為數位訊號設計。它們可以消除閃爍，確保燈光平穩運行。

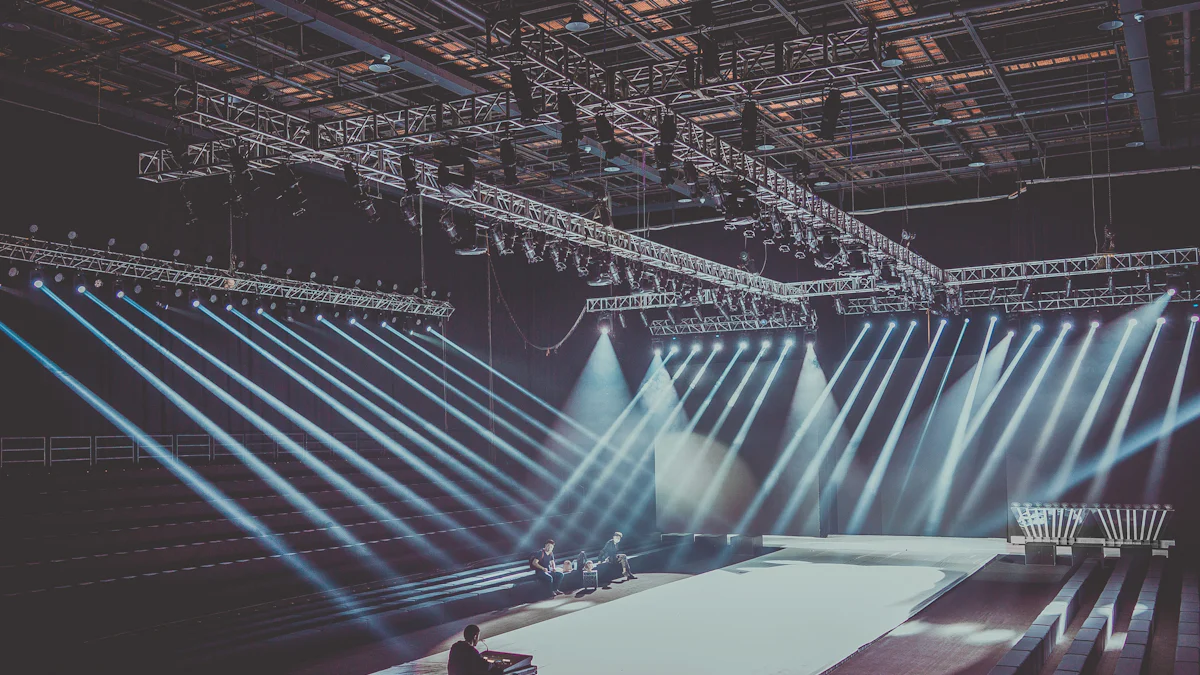

了解DMX電纜
DMX 電纜的用途
如果你曾經看過一場感覺完美同步的燈光秀，那很可能是DMX線在背後支撐著它。這些線纜是 現代照明系統的支柱它們會從控制器向燈光發送精確的指令，告訴它們何時改變顏色、變暗或閃爍。沒有它們，燈光同步將會混亂且不可靠。
DMX 線有何特別之處？關鍵在於設計。這些線纜具有 特性阻抗為120歐姆，確保數據流暢通。它們還使用兩對雙絞線和屏蔽層來防止幹擾。這意味著即使在充滿其他電子設備的嘈雜環境中，訊號也能保持強勁。此外，DMX 線纜最多可連接 32 台設備，採用菊花鏈連接方式，非常適合小型和大型照明系統。
DMX電纜的工作原理
讓我們來分解一下。 DMX 線纜將數位訊號從控制器傳輸到您的照明燈具。您可以把它想像成一個傳遞指令的信差。控制器以數據包的形式發送數據，而電纜則確保這些數據包無失真地到達燈具。這是因為 DMX 線纜的電容較低，從而減少了訊號損耗。
屏蔽也起著重要作用。它可以阻隔電磁幹擾，防止燈光閃爍或出現異常。在電纜末端，使用一個 120 歐姆的電阻來終止訊號。這可以防止反射幹擾資料。這是一個簡單而有效的系統，可確保您的燈光設備順利運作。
DMX 電纜在照明系統中的重要性
確保可靠的訊號傳輸
說到燈光系統，可靠性至關重要。想像一下，在一場音樂會上，燈光閃爍或與音樂不同步。那簡直是一場災難！ DMX 電纜 確保您的訊號順利到達每個燈具。這些線纜採用平衡三線系統，確保資料流穩定。雙絞線設計有助於消除噪音，使訊號保持清晰強勁。
不僅如此，DMX 線纜專為處理長距離（最遠 300 英尺）而設計，且不會損失訊號品質。如果您需要更遠的距離，可以添加訊號增強器。這使得它們無論小型場地或大型體育場都堪稱理想之選。有了 DMX 線纜，您可以放心，您的燈光將完全按照預期運行。
防止幹擾
幹擾會毀掉一場燈光秀。幹擾可能由多種因素造成，例如線纜故障、控制器故障，甚至一條線路連接了太多燈具。我看過一些設備因為硬體選擇不當而導致燈光閃爍或出現隨機故障。正因如此，使用合適的 DMX 線至關重要。
這些線纜帶有屏蔽層，可阻擋外部幹擾。雙絞線導體確保任何干擾對兩根線的影響相同，從而使接收器能夠抵消雜訊。為了避免問題，我始終建議使用屏蔽線纜，並將 DMX 屏蔽層與電源接地線分開。有源分配器也有助於防止大型設備中的訊號衰減。
支援複雜設定中的可擴展性
DMX 線最酷炫的一點就是其可擴展性。無論您是經營小型舞台還是大型節日慶典，這些線都能滿足您的需求。一條線纜最多可連接 32 檯燈具。需要更多？添加 DMX分配器 或升級到多重宇宙控制器來處理超過 512 個通道。
無線 DMX 解決方案是另一個顛覆性技術。它們讓您輕鬆擴展系統，無需額外佈線。此外，軟體控制器等面向未來的設備確保與新技術相容。有了 DMX 線纜，您不僅能滿足當前需求，還能為未來做好準備。
選擇合適的DMX電纜
電纜長度需要考慮的因素
選擇 DMX 線時，長度比你想像的更重要。太短，連接燈具會很困難。太長，則有訊號遺失的風險。我始終建議測量控制器和最遠燈具之間的距離。為了靈活起見，可以稍微加長一點，但不要太長。如果你的設備超過 300 英尺（約 91 公尺），可以考慮使用訊號增強器來保持性能。
較短的線纜最適合小型設備，例如小型舞台或DJ台。對於較大的場地，較長的線纜必不可少。請記住，線線越長，使用高品質材料來防止幹擾就越重要。相信我，提前做好規劃可以省去很多後續的麻煩。
DMX 電纜連接器的類型
選擇 右邊連接器 與線纜本身同樣重要。主要有兩種類型的連接器：3 針和 5 針。區別在於它們的針腳佈局。 5 針連接器包含兩個額外的針腳，但大多數線纜只使用前三個針腳。
- 3 針連接器在 DJ 級裝置中很常見。
- 5 針格式旨在擴展功能，但額外的針腳很少使用。
- 有些裝置只接受一種類型，因此在購買前請檢查您的設備。
我發現 3 針接口適用於大多數中小型設備。對於專業級系統，5 針接口可能更合適。請務必選擇與您的裝置相符的介面類型，以避免相容性問題。
評估耐用性和建造質量
投資 DMX 線時，耐用性至關重要。我看過廉價線纜在演出中途出現故障，這可不是什麼好事。選擇接頭處有壓鑄鋅殼的線纜。這種線纜連接牢固，耐磨。堅固的塑膠內襯可以減輕應力，而橡膠套則可以防止線彎曲。
高品質線纜還採用鍍銀線端子和 PE 絕緣層，以實現強勁的訊號傳輸。柔韌的 PVC 護套可有效保護導線，雙重屏蔽則可有效阻隔電磁幹擾。這些特性確保您的線材即使在嚴苛的環境下也能持久耐用。前期多花一點錢，可以避免日後更換纜線的麻煩。
關於 DMX 電纜的常見誤解
DMX 電纜和麥克風電纜之間的區別
我常聽到人們說：「我不能用麥克風線代替DMX線嗎？」這是一個常見的問題，但答案是否定的。雖然DMX線和麥克風線看起來很相似，但它們的用途卻完全不同。讓我用一個簡單的表格來解釋：
| 方面 | DMX電纜 | 麥克風線 |
|---|---|---|
| 特性阻抗 | 110 歐姆，對訊號完整性至關重要 | 不標準化，可能有所不同 |
| 建造 | 專為資料傳輸而設計，較不堅固 | 專為耐用性和聲音傳輸而設計 |
| 訊號反射 | 阻抗不匹配導致數位噪音 | 對阻抗不匹配不太敏感 |
| 成本 | 由於施工原因，通常成本較高 | 通常比較便宜 |
問題是：DMX 線纜專為處理數位訊號而設計。它們符合 110 歐姆標準，確保數據流暢通。麥克風線纜沒有這個額定值，因此使用它們可能會導致訊號衰減。我看過一些設備因此導致燈光閃爍，甚至整個系統崩潰。雖然麥克風線更耐用，但它們並非為滿足 DMX 系統所需的精度而設計的。
為什麼常規電纜不適合DMX系統
在 DMX 系統中使用普通電纜看似權宜之計，但實際上卻會帶來災難。普通電纜（例如麥克風電纜）電容較高，且特性阻抗不匹配。這種不匹配會導致 DMX 設定出現嚴重問題。
USITT 常見問題解釋說，麥克風電纜由於電容高且特性阻抗不合適，不適用於 DMX 系統。即使線纜阻抗有一定的容差，這些問題也可能導致訊號衰減和通訊錯誤。
我親眼目睹這些問題如何毀掉一場燈光秀。燈光可能會閃爍、反應異常，甚至完全停止運作。如果您對燈光設定非常重視，請務必使用適當的 DMX 線。這些線纜專為處理數位訊號需求而設計，確保您的系統始終順暢運作。

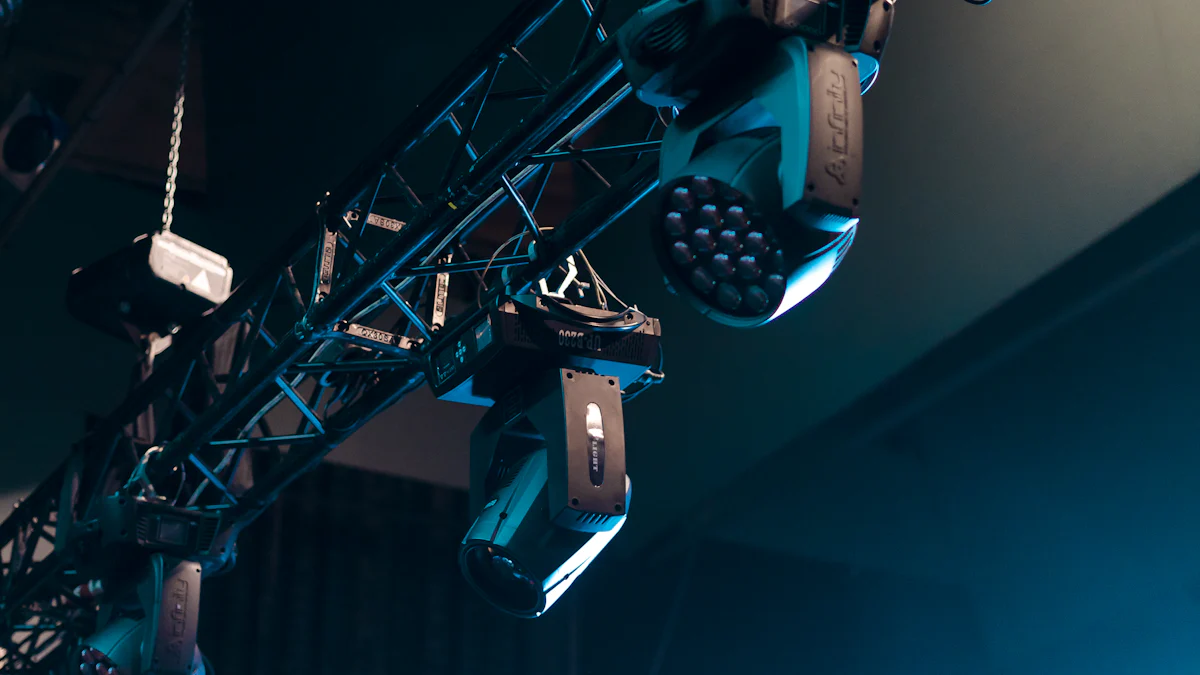

在照明系統中使用 DMX 電纜的逐步指南
設定DMX電纜
安裝 DMX 線看起來很棘手，但只要遵循幾個步驟，其實很簡單。首先，務必使用專為 DMX 系統設計的線纜。普通音訊線纜無法滿足要求，而且可能會導致訊號問題。首先，使用適當的 DMX 線將 DMX 控制器連接到第一個照明燈具。然後，將其餘燈具以菊花鏈形式連接起來。這意味著將一個燈具連接到另一個燈具，只需一條線即可。
在燈鏈末端，別忘了安裝一個 DMX 終端電阻。這個小電阻連接到最後一盞燈具，可以防止訊號反射，避免干擾你的設定。如果你使用的燈具超過 32 盞，可以添加中繼器或增強器來保持訊號強度。相信我，這些小細節對你的系統運作的流暢性至關重要。
配置照明系統
連接好線纜後，就可以設定係統了。首先，為每個燈具分配一個唯一的 DMX 位址。這會告訴控制器要控制哪個燈以及如何控制。大多數燈具都有一個小顯示器或撥碼開關用於設定位址。
仔細檢查所有線材是否連接牢固，以及 DMX 終端器是否已安裝到位。請使用符合 120Ω 阻抗標準的三線系統。這可確保控制器和燈具之間可靠通訊。如果您使用的是大型設備，請使用分線器將其分成多個小組，以避免訊號失真。定期檢查有助於及早發現問題，因此請養成良好的習慣。
測試和排除設定故障
在大型演出開始前，務必測試你的設備。首先打開控制器，檢查第一個燈具是否反應正常。如果沒有，請反向查找故障原因。有時，一個連接鬆動就可能影響整個連接。
如果所有燈具都發生故障，請檢查控制器和第一個燈具之間的線纜。 DMX線纜測試儀可以幫助識別故障線。用已知良好的線纜替換所有損壞的線纜。對於長串，請將其分成幾段以找出問題所在。此外，請確保DMX終端器已正確安裝。這些步驟可以避免您最後一刻的麻煩，並確保您的燈具完美運作。
DMX 線是燈光系統中的幕後英雄。它們確保控制順暢、保護訊號並適應各種設定。選擇線纜時，請選擇專為高頻訊號設計的線纜。避免出現缺陷，並使其遠離電源線。相信我，投資合適的 DMX 線纜，讓您的燈光專案與眾不同。
常問問題
如果我不使用 DMX 終端器會發生什麼事？
如果沒有DMX終端器，訊號可能會透過電纜反射回來。這會導致燈光閃爍或無響應。請務必在最後一個燈具上插入一個終端器，以確保燈具平穩運作。
我可以混合使用 3 針和 5 針 DMX 電纜嗎？
是的，但你需要一個適配器。訊號不變，但介面不同。在混合使用不同類型的線纜之前，請檢查你的裝置以確保相容性。
我如何知道我的 DMX 電纜是否有故障？
使用 DMX 線纜測試儀。如果燈光閃爍或無回應，請更換線材。測試可以節省時間，避免不必要的麻煩。 😊
