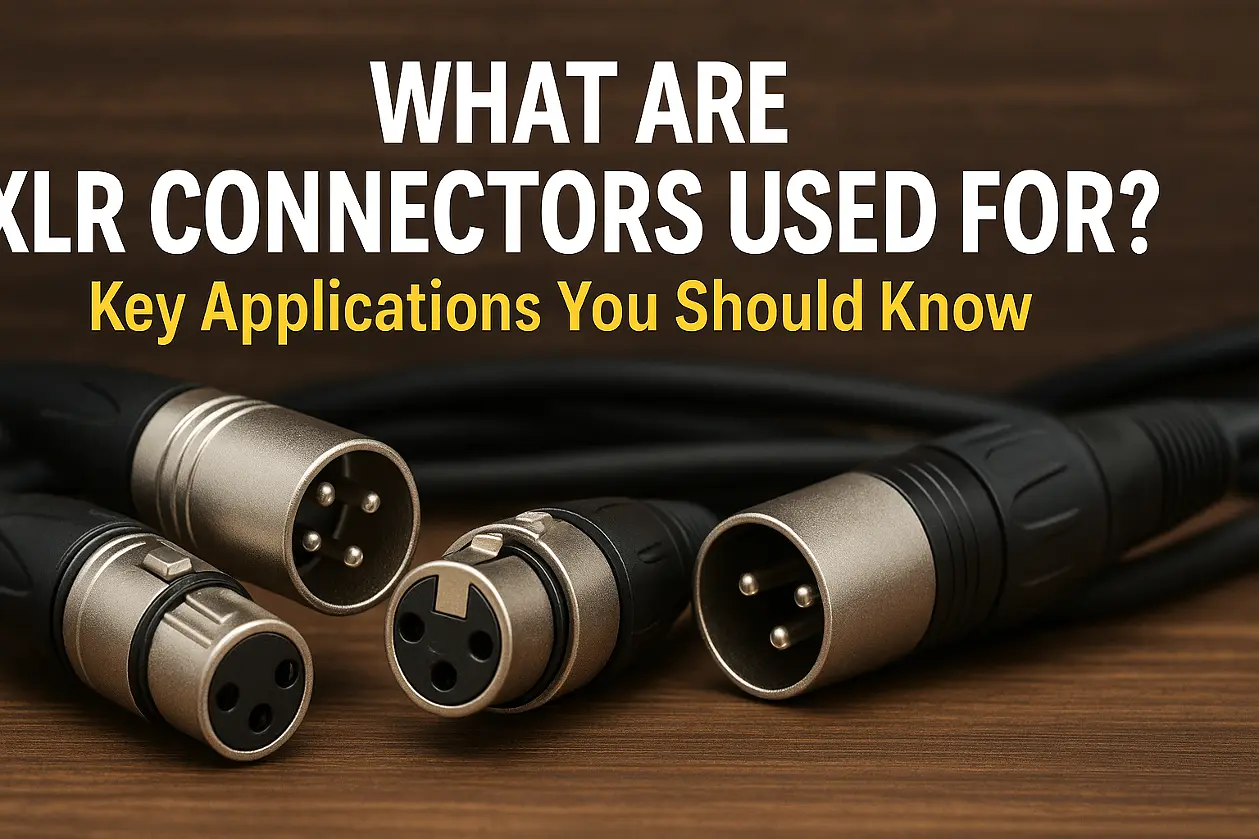

XLR 連接器的用途：專業音訊清晰指南
關鍵要點
XLR 連接器是專業音訊設定的關鍵部分。它們是錄音室、現場演出和廣播中平衡音訊連接的標準。這些三針連接器有助於降低長距離線纜上的噪音，並配有鎖定機制，確保連接安全。 XLR連接器 不僅用於麥克風，還可用於提供幻象電源、控制舞檯燈光、支援廣播通訊以及傳輸數位音訊訊號。它們也用於電源和多聲道音訊系統，使其可靠且用途廣泛，適用於許多專業用途。
XLR 連接器的用途

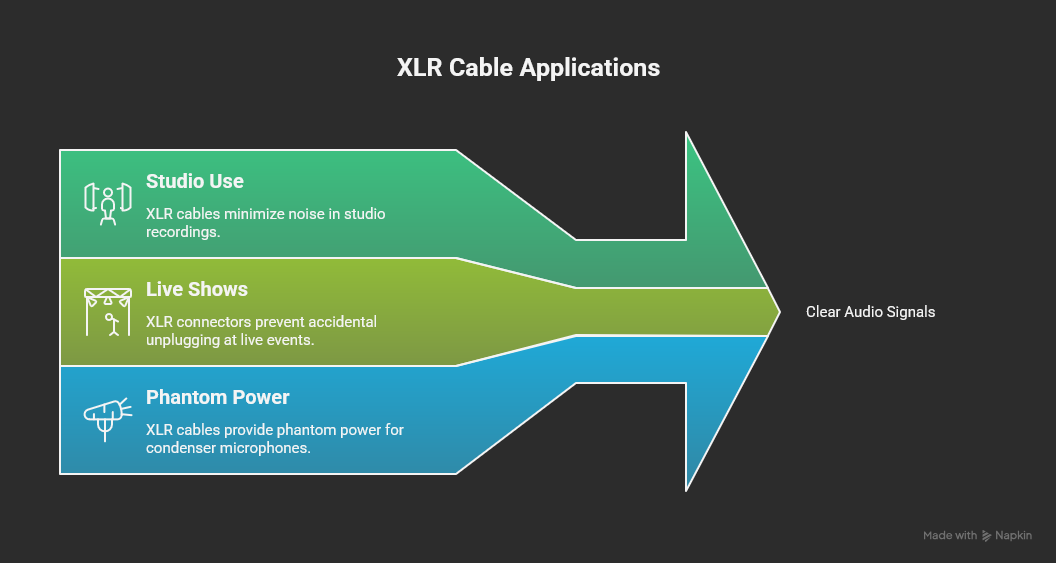

麥克風連接：標準選擇
XLR 連接器是各種音訊工作中連接麥克風的首選。無論您是在錄音室、音樂會還是廣播現場，XLR 線纜都能傳輸平衡的音訊訊號，確保聲音清晰。
在工作室
在錄音室中，XLR 線纜將麥克風連接到混音器或音訊介面。由於它們傳輸平衡訊號，可以減少噪音和乾擾，這在錄製精細聲音時至關重要。錄音室依靠 XLR 線來保持聲音的純淨，即使線纜距離很長。
對於現場表演
在現場活動中，XLR 連接器備受信賴，因為其鎖定設計可防止線材意外拔出。平衡連接也有助於在舞台上各種電子設備的情況下保持聲音清晰。
幻象電源
許多電容麥克風需要電源才能運作。 XLR 線纜透過傳輸音訊訊號的線纜傳輸此電源，稱為幻象電源。動圈麥克風不需要這種電源，所以它們會忽略它。
公共廣播系統和線路電平音頻
XLR 連接器也用於公共廣播 (PA) 系統，用於連接混音器、主動揚聲器、擴大機和處理器。它們可在系統中傳輸清晰、平衡的線路電平訊號。
攪拌機
混音器有許多 XLR 輸入和輸出介面。它們既可以處理麥克風訊號，也可以處理線路電平訊號。許多混音器還配有可連接 XLR 或 TRS 介面的組合插孔。
有源音箱
連接主動式揚聲器時，XLR 線纜是首選。其平衡設計有助於避免接地迴路引起的嗡嗡聲和噪音，而非平衡線則可能會出現這種情況。
舞檯燈光與DMX控制
DMX512照明系統
XLR 連接器廣泛用於舞檯燈光控制。官方 DMX512 標準使用 5 針 XLR 連接器，但許多設定使用 3 針 XLR 連接器，尤其是在小型或經濟型系統中。
DMX 的工作原理
DMX 燈號使用 XLR 線纜將數位控制訊號從控制器傳送到燈具。燈具以鏈路形式連接，每個燈具將信號傳遞到下一個燈具。
電纜需求
DMX 需要具有特定阻抗（110-120 歐姆）的電纜，這與普通音訊電纜（通常為 75 歐姆）不同。音訊電纜可以用於短距離傳輸，而合適的 DMX 電纜更適合較長或複雜的設定。
訊號品質
在DMX連結的末端，需要一個終端電阻來阻止可能導致閃爍或錯誤的訊號反射。這有助於確保照明系統平穩運作。

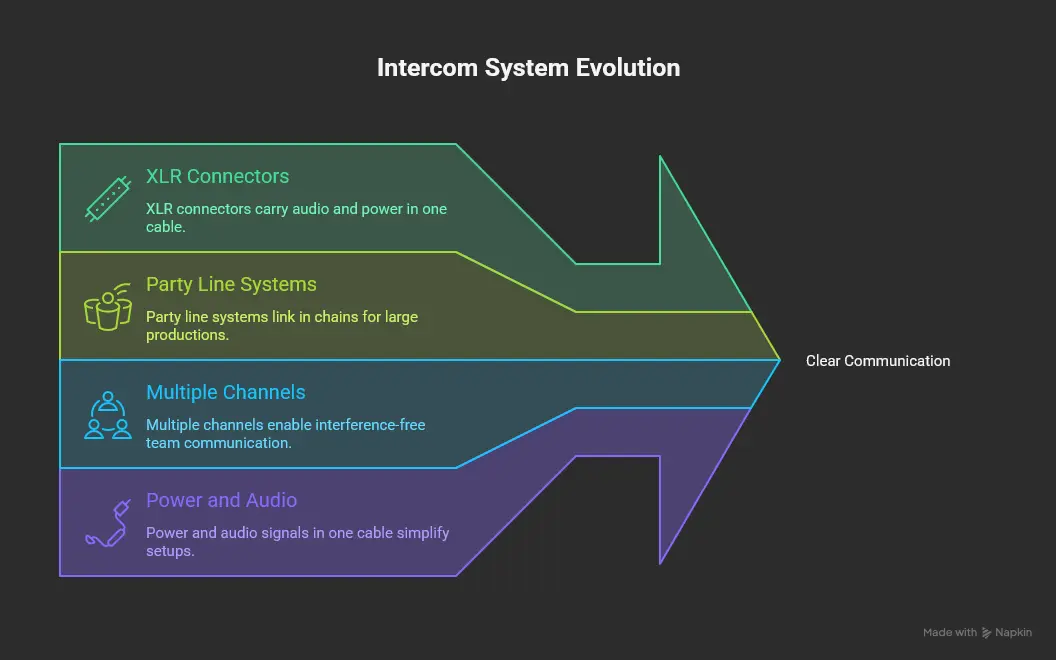

廣播與通訊
對講系統
XLR 連接器在廣播對講機中很常見，它們透過一條線線同時傳輸音訊和電源。這有助於製作團隊在現場節目中清晰地溝通。
黨派路線系統
老式模擬對講機使用3針XLR線纜，接線設定簡單。這些系統可以連接成長鏈，非常適合大型製作。
更多頻道
較新的對講機使用 5 針或 6 針 XLR 連接器來支援多個通訊通道。這使得不同團隊可以互不干擾地通話。
電源和音訊融為一體
對講機電纜同時傳輸電源和音訊訊號，減少了所需的電纜數量並使設定更整潔。

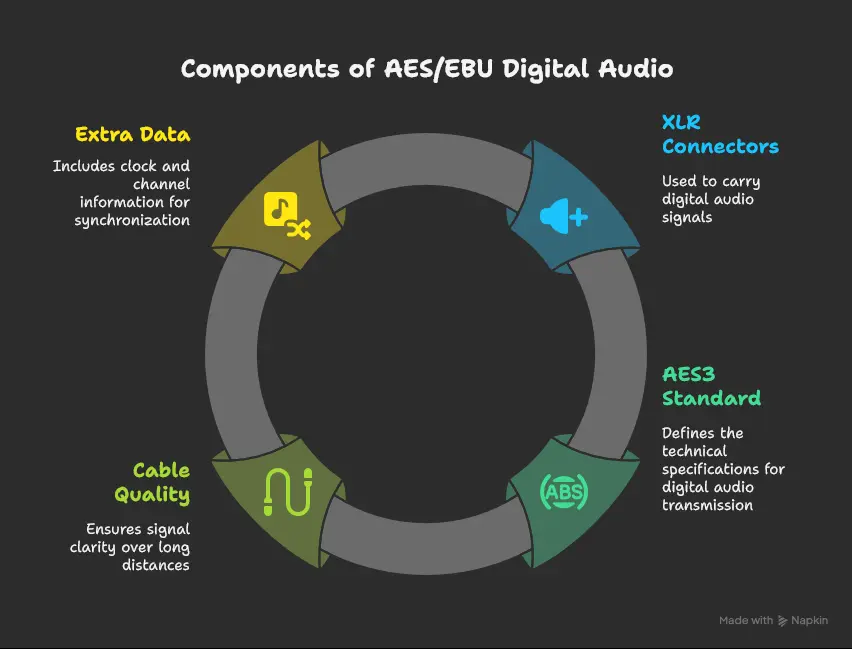

採用 AES/EBU 的數位音頻
數位音訊訊號
XLR 連接器也用於傳輸符合 AES/EBU 標準的數位音訊訊號。這使得專業設備能夠傳輸高品質的數位聲音。
AES3 標準
AES3 使用 3 針 XLR 連接器和阻抗為 110 歐姆的特殊電纜。它可以傳輸兩通道高解析度和取樣率的數位音訊。
電纜品質
數位音訊線需要按照嚴格的標準製造，以避免錯誤。使用合適的線材有助於確保數位訊號在長距離傳輸中保持清晰。
額外數據
AES/EBU 也會隨音訊發送時鐘和通道訊息，這有助於裝置保持同步並知道它們正在接收哪種類型的音訊。
權力和特殊用途
低電壓電源
4 針或 5 針 XLR 連接器通常用於傳輸低電壓直流電源。其堅固的結構和鎖定設計使其非常適合電源連接。
電源
許多設備使用 4 針 XLR 連接器傳輸 12V 或 24V 直流電源。這些電纜能夠處理足夠的電流，從而安全地為各種設備供電。
電源和數據
有些系統使用 XLR 連接器在不同的引腳上傳輸電源和資料訊號。這有助於減少線纜雜亂，並使設定更容易。
安全
電源線通常在電源側使用母連接器，以避免意外接觸到帶電電線。鎖定功能可進一步提高安全性。
不同的 XLR 類型
4針XLR
這些連接器通常用於對講耳機和電源，在一條電纜中同時傳輸音訊和電源。
5針XLR
5 針 XLR 是 DMX 照明控制的官方連接器，也用於更先進的對講系統。
常見問題
- 為什麼 XLR 連接器比其他音訊線更好？
XLR 連接器傳輸平衡訊號，可降低噪音，並配有鎖定插頭以確保連接牢固，並且堅固耐用，適合專業用途。它們能夠透過長距離線保持清晰的聲音，即使在繁忙的環境中也能輕鬆使用。
- 所有 XLR 電纜都傳輸相同的訊號嗎？
不。 3 針 XLR 線纜常用於音訊和部分燈光控制。 4 針 XLR 線用於對講機和電源。 5 針 XLR 線是 DMX 燈光控制的標準線纜。同一類型的線纜可以根據設備的不同傳輸不同的訊號。
- 我可以使用常規 XLR 電纜進行 DMX 照明嗎？
短距離可以，但DMX需要特定阻抗的線纜。使用合適的DMX線有助於避免訊號問題，尤其是在長距離傳輸或複雜的燈光設定中。
- 什麼是幻象電源以及為什麼麥克風需要它？
幻象電源是透過XLR線纜傳輸的48V電壓，用於為電容麥克風供電。這些麥克風需要為其內部電子設備供電。動圈麥克風不需要幻象電源。
- 對於平衡音訊來說，XLR 和 TRS 電纜是否相同？
兩者都可以傳輸平衡音頻，但 XLR 連接器具有鎖定插頭和透明的公/母端，使其在專業設置中更可靠且更易於使用。
