什麼是蛇形線：音頻專業人士和活動策劃者的終極指南
關鍵要點
- 蛇形電纜 （音頻多芯電纜）將 4-64 條獨立音頻導線捆綁成一個堅固的外套，簡化了多通道信號路由
- 數位蛇優惠與傳統類比多核心系統相比，具有更好的抗噪能力和更輕的重量
- 正確的電纜選擇取決於頻道數量、播放時間、場地類型和預算需求
- 專業安裝可以相比之下，設定時間減少了 60-80% 單獨的 XLR 電纜 運行
- 舞台箱通常範圍從 8×4（8 個發送，4 個返回）到大型場地的 32×8
介紹
如果你曾經參加過現場音樂會、參觀過錄音棚，或者見證過廣播製作，你很可能見過一條從舞台延伸到錄音室的粗壯專業電纜。那是 蛇形電纜— 專業音訊設定中必不可少的組件，通常不被觀眾注意到，但對世界各地的音訊工程師來說卻是不可或缺的。
但 什麼是蛇形電纜究竟是什麼？簡單來說，它是一種多通道音訊線，用於在兩點之間傳輸多個音訊訊號（通常是從舞台箱到混音器），同時節省時間、減少雜物並保持純淨的音質。無論您是現場音響工程師、工作室老闆、廣播技術人員或視音頻專業人士，了解蛇形線都能提升您的工作流程效率。
了解音頻多芯電纜系統
什麼是蛇形電纜定義和核心組件
一個 蛇形電纜，也稱為 音頻多芯電纜或者 舞台蛇將多條獨立導線（通常為 4 至 64 個通道）捆綁在一個保護性外護套內。每條導線可在固定點（例如舞台箱和混音器）之間傳輸平衡麥克風或線路電平訊號。
核心組件包括：
- 重型外套 （PVC 或橡膠）用於保護和應力消除
- 單獨屏蔽導體 盡量減少串擾和電磁幹擾
- 舞台箱或扇出尾部 附編號的 XLR、TRS 或多針連接器
- 應變消除系統 防止在運輸和安裝過程中電纜損壞
音訊蛇形電纜與單獨的XLR連接
如果沒有多芯系統，音訊專業人員將需要數十條單獨的 XLR 或 TRS 電纜將每個麥克風、樂器或線路輸入連接到混音器，從而形成一個混亂的電纜網，管理起來既危險又耗時。
單一 XLR 設定挑戰：
- 絆倒危險和安全風險增加
- 電纜管理和識別困難
- 延長安裝和拆卸時間
- 訊號幹擾的可能性較高
- 更高的存儲和運輸要求
Stage Snake 線材如何簡化專業音訊設置
透過將多條音訊路徑集中到一條有序的線路中，蛇形線纜可將雜亂的線纜管理轉變為精簡的專業系統。這種整合方式可提高工作場所的安全性，降低人力成本，並維持所有通道一致的訊號品質。
專業蛇形電纜系統的主要優勢
為現場音響活動提供更好的電纜管理
蛇形電纜消除困擾許多音訊設備的、臭名昭著的「義大利麵條式連接」線纜。技術人員無需在數十條獨立的線纜中穿梭，只需使用一條堅固、有序的線纜即可工作，這顯著降低了工作場所的危險性，並提升了整體製作的美觀度。
大幅縮短巡演應用程式的設定時間
專業旅遊公司報告 設定時間減少 60-80%與單獨鋪設電纜相比，使用蛇形電纜系統可以節省更多成本。這種效率直接轉化為成本節約，尤其適用於頻繁裝卸的製作。
更好的訊號完整性與降噪技術
現代蛇形電纜採用了先進的屏蔽技術，可最大限度地減少通道之間的串擾並減少電磁幹擾。 數位蛇形電纜透過完全消除類比噪音，進一步實現這一目標，在更遠的距離上提供純淨的音訊品質。
類比與數位蛇形電纜技術比較
傳統類比蛇形電纜特性
類比蛇形電纜透過銅導體以電壓形式傳輸音頻。雖然它們更重，且長距離傳輸更容易受到干擾，但它們仍然因其簡單易用和零延遲性能而廣受歡迎。
模擬蛇規格：
- 通道容量：每條電纜8-64個通道
- 最大實際長度：訊號明顯衰減前 300 英尺
- 重量：大型多芯電纜重量超過 100 磅
- 不受數位轉換偽影影響
現代數位蛇形電纜和 Dante 協議集成
數位蛇形電纜在源頭將音訊訊號轉換為數位數據，透過輕型 Cat5e/Cat6 乙太網路或光纖電纜傳輸原始品質的音訊。 Dante 協議 代表行業標準，能夠承載 40 多個通道的 24 位元/96 kHz 音頻，延遲時間僅為亞毫秒。
數位蛇的優勢：
- 輕量 Cat5e/光纖結構
- 擴展範圍能力（使用光纖時超過 1000 英尺）
- 內建訊號處理能力
- 網路冗餘和遠端監控
- 有源舞台箱的 PoE（乙太網路供電）相容性
類比蛇線與數位音訊蛇線的選擇標準
在以下情況下選擇模擬：
- 預算限制是主要問題
- 設定需要最少的通道（8-16）
- 零延遲監控至關重要
- 現有控制台缺乏數位連接
在以下情況下選擇數字版本：
- 通道數超過 32 個輸入
- 電纜長度超過 200 英尺
- 需要網路音訊集成
- 重量和便攜性是首要考慮因素
專業蛇形電纜類型和配置選項
標準 8×4 和 16×4 舞台蛇形電纜配置
行業標準符號 “8×4”表示八個發送（輸入通道）和四個返回（返回舞台監聽器的輸出通道）。此配置適用於中小型場所、企業活動和教會等應用程式。
常見配置：
- 8×4： 小型場地，原聲演出
- 16×4： 中型場地，全套樂隊設置
- 24×8： 大型場館、監控系統
- 32×8： 大型巡迴、音樂節
多通道 XLR 蛇線與 RJ45 音訊蛇線連接
XLR 蛇形電纜保持模擬標準，提供：
- 與現有裝置的通用相容性
- 堅固、專業級的連接
- 現場可修復終端
- 在嚴苛環境下經過時間考驗的可靠性
RJ45/EtherCON 數位蛇提供：
- 標準化網路連接
- 單一電纜傳輸音訊、控制和電源
- 永久性場館的經濟高效的安裝
- 與IT網路基礎架構集成
適用於廣播和轉播車應用的光纖蛇形電纜
光纖蛇形系統代表高階產品，是廣播電視、體育場館設施和戶外轉播車的必備之選。這些系統可以傳輸數百個音訊通道以及高清視訊訊號，傳輸距離超過10公里，且品質不會下降。
不同場地類型的蛇形電纜選擇指南
確定通道數和電纜長度要求
通道數規劃：
- 統計所有麥克風、樂器和線路輸入
- 增加25%的擴充和備援通道容量
- 考慮輸入發送和監視器返回
- 包括效果發送和立體聲返回
長度要求：
- 測量實際電纜路徑，而不是直線距離
- 增加 20% 的額外長度，以便正確管理電纜
- 考慮場地特定的路線要求
- 規劃臨時安裝與永久安裝
專業電纜護套材質與耐久標準
旅行級夾克：
- 重型 PVC，可有效防止人流
- 連接器處加強應力消除
- 耐溫性（-20°F 至 140°F）
- 符合場地規範的阻燃化合物
安裝級選項：
- 適用於天花板安裝的阻燃級護套
- 適用於室外永久敷設的直埋式電纜
- 適用於敏感環境的低煙、零鹵素化合物
蛇形電纜連接器類型和專業端接選項
扇出尾部：
- 直接連接到混音控制台輸入
- 顏色編碼辨識系統
- 專業應力消除靴
- 可現場維修的 XLR/TRS 終端
舞台箱配置：
- 編號輸入/輸出的金屬底盤
- 前面板訪問，方便接線
- 整合接地升降開關
- 可選變壓器隔離

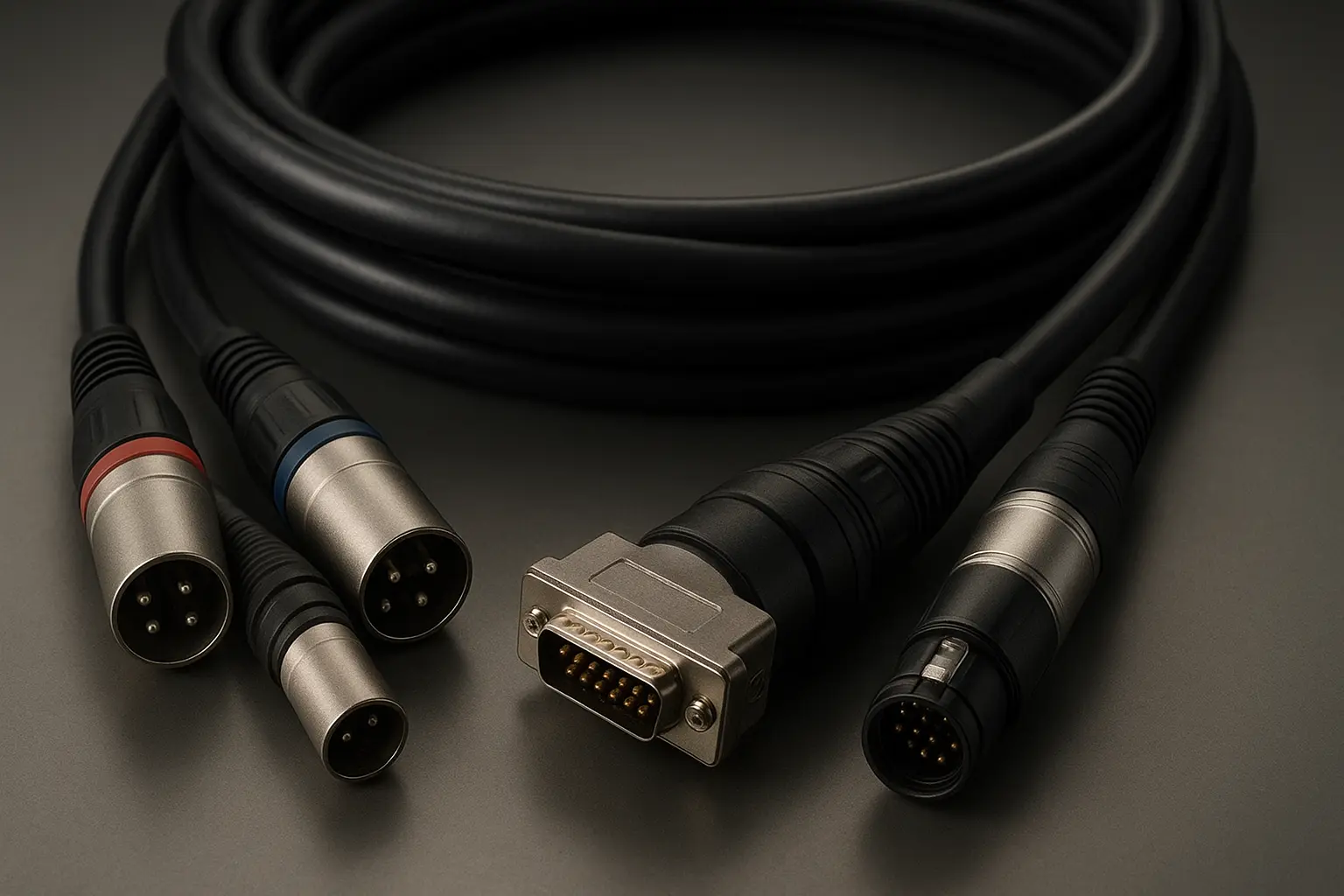

多針連接器：
- D-Sub（DB-25）用於8通道模擬
- 適用於廣播應用的 MIL-DT 系列
- EtherCON 用於專業網路音訊
- OEM 應用程式的自訂配置
專業蛇形電纜安裝和維護最佳實踐
最佳電纜佈線和長期儲存技術
安裝最佳實務：
- 保持最小彎曲半徑（10 倍電纜直徑）
- 避免與交流電源線平行運行
- 每隔 6-8 英尺使用適當的電纜支架
- 在所有連接點實施應力消除
儲存建議：
- 採用上下捲繞技術，防止扭曲
- 盡可能採用氣候控制儲存
- 定期檢查護套是否損壞或連接器是否磨損
- 租賃庫存的維護計畫記錄
舞台箱設定和訊號流優化
專業設定協議：
- 使用耐用標籤清楚地對所有輸入和輸出進行編號
- 實作顏色編碼系統以便快速識別
- 連接來源之前測試所有通道
- 記錄訊號流以供故障排除參考
- 在整個系統中保持一致的接地實踐
常見蛇形線音訊問題的故障排除
噪音和乾擾診斷：
- 有系統地交換渠道以隔離問題
- 檢查電纜屏蔽是否損壞
- 檢查兩端是否正確接地
- 使用電纜測試儀檢查連接性和短路
- 維護重複問題的服務日誌
預防性維護：
- 年度專業檢查和測試
- 連接器清潔和潤滑
- 電纜護套磨損模式檢測
- 績效記錄和趨勢
蛇形電纜選擇的地理和本地市場選項
「我附近最適合現場擴音的蛇形線」 - 區域供應商網絡
當地市場因素顯著影響蛇形電纜的選擇與支持：
主要大都會區（紐約、洛杉磯、納許維爾、亞特蘭大）：
- 有大量租賃庫存可供選擇
- 多家競爭供應商推動定價
- 當日服務和緊急支持
- 專業巡迴及廣播供應商
區域市場：
- 當地庫存有限可能需要提前規劃
- 運輸成本影響項目總預算
- 區域經銷商提供個人化服務
- 當地法規要求因司法管轄區而異
專業音訊蛇形線租賃與購買分析
租賃優勢：
- 無需資本投資
- 獲得最新技術
- 包括專業維護
- 適用於不同專案的靈活配置
購買選項：
- 收支平衡通常發生在租賃 10-15 天后
- 可以進行自訂配置
- 完全控制維護計劃
- 資產折舊和稅務影響
關於蛇形電纜的常見問題
什麼是蛇形電纜？為什麼音頻專業人士需要它？
一個 蛇形電纜蛇形線是一種多通道音訊線，將多根獨立導線捆綁在一個保護套中，有效地將舞台輸入連接到混音器。音訊專業人士需要蛇形線來簡化設定、提高安全性，並在現場擴音器、錄音室和廣播應用中保持訊號品質。
我可以使用蛇形電纜進行錄音室錄音嗎？
當然。錄音室經常使用 永久性蛇形電纜安裝將直播室與控制室連接起來，消除電纜混亂，並為追蹤會話提供一致、可靠的連接。
專業舞台蛇形線支援多少個通道？
專業蛇形電纜通常支援 8 到 64 個通道，常見配置包括 8×4、16×4、24×8 和 32×8。具體通道數量取決於場地規模和製作要求。
數位蛇形電纜比類比多芯系統好嗎？
數位蛇形電纜在需要長電纜（300 英尺以上）、高通道數（24 通道以上）或與網路音訊系統整合的應用中表現出色。 類比蛇形電纜對於注重預算的應用程式、簡單的設定或需要零延遲監控的情況來說，仍然是首選。
蛇形線和普通音頻線有什麼區別？
常規音訊線在各個組件之間傳輸單一訊號，而 蛇形電纜將多個音訊通道捆綁到一個有組織的系統中，從而減少電纜管理任務和設定時間。
專業蛇形電纜系統要花多少錢？
專業蛇形電纜系統價格範圍從基本 8×4 類比配置的 500 美元到具有光纖連接和高級舞台箱的大型數位系統的 15,000 美元以上。
最後的想法
理解 什麼是蛇形電纜代表任何一位資深音訊專業人士的基礎知識。這些多通道奇蹟將混亂的線纜管理轉變為精簡專業的操作，同時保持高品質的訊號和工作場所的安全。
無論您是管理本地場館的現場聲音、在專業錄音室錄音，還是處理廣播製作，選擇合適的 蛇形電纜系統直接影響您的效率、音質和盈利。請考慮頻道數量、線纜技術、場地要求以及當地市場狀況，以便做出明智的決策，服務您的客戶並推動您的事業發展。
從類比多核心系統到現代數位網路的演進仍在不斷推進，但核心原則始終沒有改變： 蛇形電纜是音訊專業人士在更有效率、更安全地工作的同時提供卓越成果的不可或缺的工具。
