TRS 介面是什麼？ Tip-Ring-Sleeve 音訊介面簡易指南

關鍵要點
• TRS 插孔可讓您插入立體聲耳機、運行平衡音訊並透過一個插座連接效果。
• 常見尺寸為 ¼″ (6.35 毫米)、⅛″ (3.5 毫米) 和 2.5 毫米 - 尋找符合 IEC 規格或符合 MIL-SPEC 的專業設備。
• 立體聲（非平衡）使用 Tip = 左、Ring = 右、Sleeve = 接地；平衡單聲道使用 Tip = 熱、Ring = 冷、Sleeve = 接地來消除噪音。
• 面板安裝插孔可以有插入開關、鎖定閂鎖或防塵帽 - 適當鎖緊螺帽並使用應力消除裝置。
• 快速修復：用異丙醇清潔接點，更換磨損的插孔，並在插入電容麥克風之前檢查幻象電源額定值。


尖端、環和套管到底有什麼作用？
想像耳機插頭的末端：它被黑色的細環分成三個金屬部分。這些金屬部分分別是插座內的尖端、環和套管接點。
• 提示（訊號 +/左）： 承載左聲道音頻或平衡訊號的正相。
• 環（信號 - / 右）： 承載右聲道音訊或平衡單聲道的反相音訊。
• 套管（接地）： 充當返迴路徑並屏蔽幹擾。
母插孔內部的小彈簧會抓住絕緣環，讓插頭牢固固定。基本款插孔採用鍍鎳工藝，經久耐用；而更高級的鍍金工藝則可減少腐蝕並提高導電性。大多數消費級插孔的使用壽命約為 5,000 次，而專業級插孔的使用壽命則超過 10,000 次，如果您整天都在巡迴或更換線纜，那麼這個壽命對您來說至關重要。

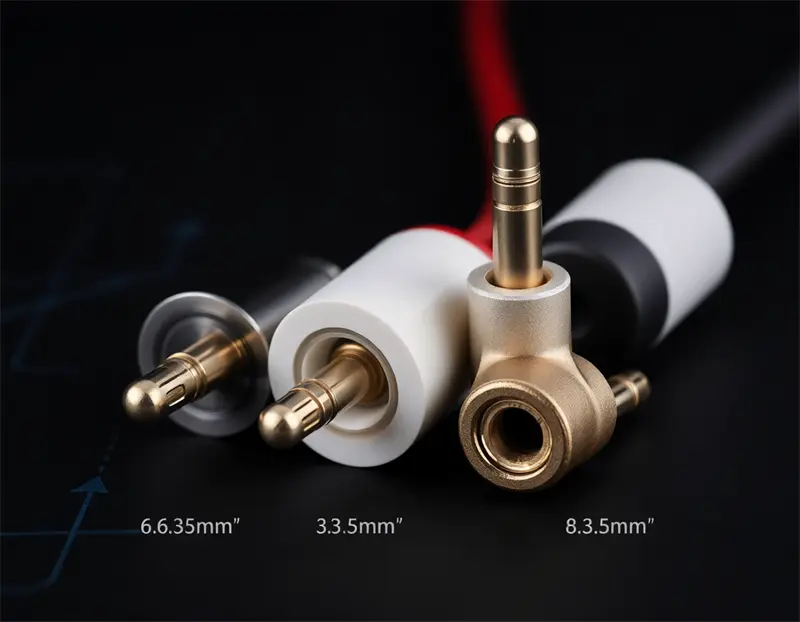

我該買什麼尺寸？
TRS 插孔通常有三種尺寸：
1.¼吋（6.35毫米）： 美國吉他、混音器和錄音室配線架的標準。
2.⅛吋（3.5毫米）： 可在筆記型電腦、手機（仍可用）、可攜式錄音機和 DSLR 音訊輸入上找到。
3.2.5毫米： 一些老式耳機和雙向無線電所使用的。
對於家庭設置，請尋找 IEC 60603-11相容插座。如果您需要堅固耐用的行李箱或廣播機架，請選擇 軍用規格額定插孔，可承受衝擊、振動和極端溫度。您會看到 PCB 安裝版本（焊接尾部）和帶有法蘭、接線片或螺絲端子的底盤安裝版本。


如何區分立體聲和平衡接線？
儘管兩者都使用三個觸點，但立體聲（非平衡）和平衡單聲道線有所不同：

• 立體聲（非平衡）： 方便即插即用，連接耳機和便攜設備。線纜長度需控制在 10 英尺以內，以免產生嘶嘶聲。
• 平衡單聲道： 非常適合演播室跳線和舞台蛇形線。兩個異相信號可抵消長距離傳輸中拾取的雜訊－必須將兩端連接到差分輸入。

面板安裝和插入式插孔有何特別之處？
插入式插孔如何運作？
錄音室混音器通常設有「插入」點，用於接取壓縮器或均衡器。 TRS 插入插孔內有一個小開關：無插頭 = 正常路由，插入 = 分離訊號。請使用 TRS 轉雙 TS 的“Y”型線纜：尖端發送，環路返回，套管接地。
那麼鎖定插座和防塵蓋插座怎麼樣呢？
巡迴演出中，沒有什麼比線材在演出中途脫落更糟糕的了。鎖定式 TRS 插孔可鎖定到位。防塵蓋可在現場錄音或戶外安裝時保持插孔清潔。
我應該把千斤頂擰多緊？
請遵循製造商的扭力規格。太鬆 = 地面發出劈啪聲；太緊 = 絕緣層破裂或接點彎曲。務必在面板後方安裝應力釋放套管或夾具，以防止電纜彎曲疲勞。

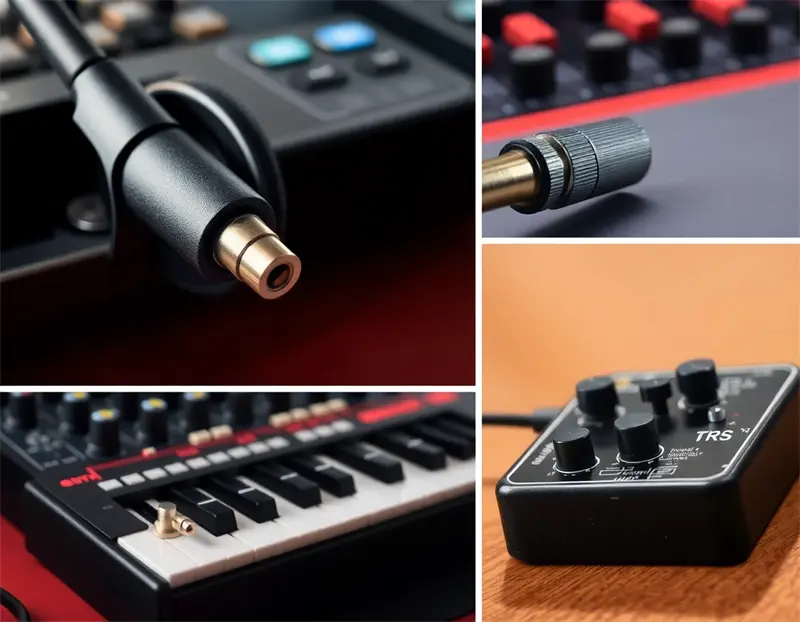

在現實生活中我可以在哪裡看到 TRS 插孔？
• 家庭錄音室耳機： 將您的耳機插入介面和耳機擴大機的前面 - ¼“ TRS 是王道。
• 現場音響設備： 美國混頻器上的平衡輸出透過 TRS 插孔為主動式揚聲器或 IEM 套件供電。
• 效果踏板和合成器： 表情踏板輸入通常使用 TRS 作為控制電壓；一些立體聲輸出踏板也使用 TRS。
• 攝影裝置： DSLR 音訊輸入通常為 3.5 毫米 TRS——為智慧型手機麥克風配備 TRRS 轉 TRS 轉接器。
• DIY 配線架： 建造一個整潔的前面板，帶有多個 ¼ 英寸插孔，用於路由合成器、FX 循環和音頻接口，而無需爬到桌子底下。

如何修理有噪音或鬆脫的 TRS 插孔？
1. 劈啪聲或聲音消失？ 扭轉並搖動插頭幾次，然後在尖端和環上噴灑接觸清潔劑 - 重新插入以將其散開。
2.清潔千斤頂： 用沾有異丙醇的無絨棉籤擦拭內部 - 不要使用金屬籤或砂紙。
3.如有需要，請更換： 如果覺得彈簧張力不足或接點鈍了，就換個新的插孔。這比以後再排除神秘噪音便宜得多。


幻象電源和安全性如何？
• 幻象電源（48V）： 只有連接幻象電源的麥克風前級擴大機上的平衡TRS插孔才能安全地為電容麥克風供電。切勿將48V電源插入標準耳機插孔。
• 接地： 將所有底盤接地連接到一個點以防止嗡嗡聲循環 - 這對於具有混合電源的美國場所尤其重要。
• 電壓/電流額定值： 大多數 TRS 插孔可處理高達 50 V DC 和 1 A 的電流 - 非常適合音訊訊號和低電壓控制，如腳踏開關或 TRS 上的 MIDI。


常見問題：您最常問的 10 個 TRS Jack 問題
1.我可以將 TRS 插頭插入 TS 插孔嗎？
是的，但是環要么浮動，要么短路到地，所以你會丟失正確的通道或平衡信號。
2.如何區分TRS和TRRS？
數一下環的數量：TRS 有兩個環（三個觸點）；TRRS 有三個環（四個觸點）。
3.TRS 插孔可以承載幻象電源嗎？
只有當它專門為幻象連接時才如此——大多數耳機插孔都不是。
4.平衡TRS和XLR之間的真正差異是什麼？
XLR 鎖定到位，使用單獨的接地插針，並且通常為舞台和長距離運行提供更好的堅固性。
5.TRS 插孔可以處理多少個外掛？
標準千斤頂的循環次數約為 5,000 次；專業千斤頂的循環次數可超過 10,000 次。
6.我可以使用 TRS 電纜連接 MIDI 嗎？
一些設備支援透過 TRS 傳輸 MIDI——請查看設備手冊以了解正確的引腳排列。
7.TRS 插入電纜的正確接線是什麼？
尖端 = 發送，環 = 返回，套管 = 接地，使用 TRS 轉 2 × TS“Y”形電纜。
8.為什麼我的平衡電纜仍然發出嗡嗡聲？
可能是接地問題－檢查接地迴路或底盤連接是否不正確。
9.我可以混合使用鍍鎳和鍍金插孔嗎？
從電氣角度來說確實如此，但兩端鍍金可降低腐蝕風險，尤其是在高濕度環境中。
10.安裝後，我的千斤頂感覺鬆動，這是怎麼回事？
面板孔可能切得太深，或使用了錯誤的螺帽。請更換正確尺寸的螺母，並遵循扭力規格。
