什麼是XLR線？專業音響線材入門指南

關鍵要點

• XLR 電纜廣泛應用於專業音頻因為它們可以減少噪音和乾擾
• 他們有 三針攜帶平衡訊號以消除不必要的噪音
• 它們可以攜帶 幻象電源為某些麥克風供電
• 它們的設計有助於保持遠距離聲音清晰
• 連接器鎖定到位，避免意外拔出

XLR 線纜在錄音室、現場表演和廣播中很常見。如果您想要清晰可靠的聲音，了解 什麼是 XLR 電纜以及它的工作原理將幫助您選擇正確的裝備。

XLR 電纜從何而來？

XLR 連接器由 James H. Cannon 及其公司於 20 世紀 50 年代發明。其名稱源自於一系列改進：「X」代表原始連接器，「L」代表鎖定插頭的閂鎖，「R」代表保護內部電線的橡膠絕緣層。

這種設計因其堅固可靠而迅速流行起來。到1950年代末，它已成為專業音訊設備的首選連接器。

XLR 電纜如何運作？

XLR 電纜使用內部的三條電線傳輸音訊：

• 一條線接地
• 兩根電線傳輸相同的音頻訊號，但帶有相反的電荷

這種設定被稱為 平衡連接當噪音或乾擾被線纜拾取時，它會以相同的方式影響兩條訊號線。另一端的設備會翻轉一個訊號並將其與另一個訊號合併，從而消除噪音並保持音訊清晰。

因此，XLR 線纜可以比普通線長得多，且不會損失音質。它們非常適合在錄音室或舞台上連接麥克風、揚聲器和混音器。

什麼是幻象電源？

有些麥克風，尤其是電容式麥克風，需要電源才能運作。 XLR 線纜無需使用單獨的線纜，可將電源供應器與音訊訊號一起傳輸。這被稱為 幻象電源。

幻象電源透過線纜向麥克風輸送一個較小的電壓（通常為 +48 伏特）。之所以稱之為“幻象”，是因為這種電源對音頻訊號來說是不可見的，並且不會影響聲音。

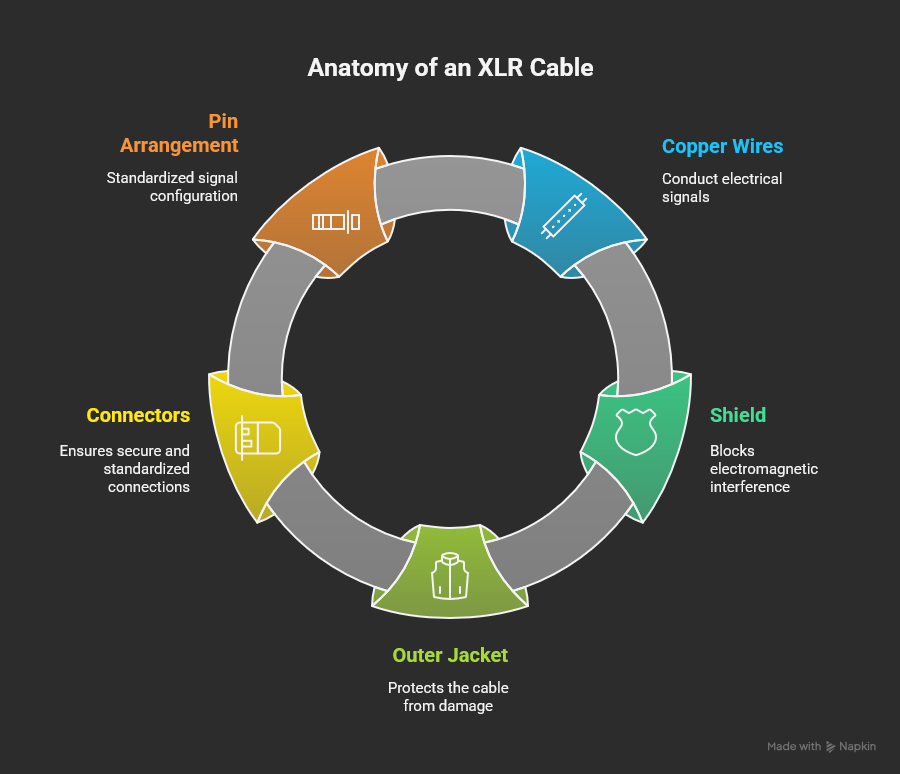

XLR 電纜裡面有什麼？

優質的 XLR 電纜有幾個有助於保持聲音清晰的部件：

• 傳輸訊號的銅線
• 由編織金屬製成的屏蔽層可阻擋幹擾
• 堅固的外護套保護電纜
• 帶有鎖定夾的連接器可保持其插入狀態

連接器內部的接腳始終以相同的方式排列：接腳 1 接地，接腳 2 為正訊號，接腳 3 為負訊號。此標準有助於不同的設備協同工作。

雖然主要用於麥克風， 麥克風 XLR 電纜還可連接其他專業音響和舞台設備。例如：

• 照明系統使用 5 針 XLR 電纜進行舞台照明控制，以管理 DMX512 照明設定。
• 一些耳機使用 4 針 XLR 連接器用於平衡音訊耳機，可在廣播和現場環境中提供清晰的通訊。
• 混音器、擴大機和揚聲器等音訊設備通常依靠音訊混音器和擴大機的 XLR 電纜來確保高品質、無噪音的聲音連接。

XLR 電纜與其他電纜相比如何？

與普通的 1/4 英吋線相比，XLR 線纜的抗噪性能更佳，傳輸距離更長。鎖定介面也意味著它們在演出過程中不會意外拔出。

非平衡線材，例如常見的吉他線材，雖然短距離傳輸沒問題，但長距離傳輸時會拾取更多雜訊。正因如此，專業人士更傾向於使用 XLR 線材來傳輸關鍵的音訊訊號。

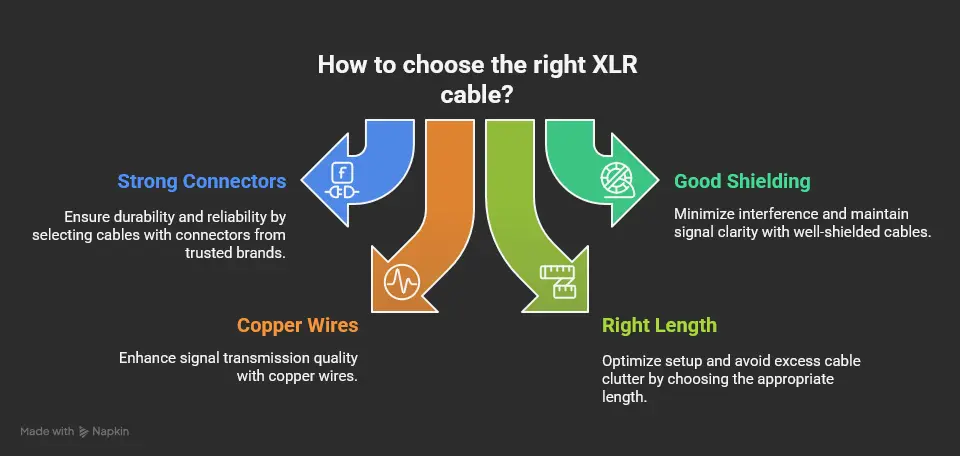

選擇合適的 XLR 電纜

購買 XLR 電纜時，請注意以下事項：

• 來自值得信賴的品牌的強大連接器
• 良好的屏蔽，防止幹擾
• 傳輸訊號的銅線
• 適合您的設定的長度

您不必花很多錢，但要避免使用可能會產生噪音或容易斷裂的廉價電纜。

保養您的 XLR 電纜

透過以下方式保持電纜正常運作：

• 避免急劇彎曲或拉動連接器
• 檢查是否有鬆動的針腳或損壞的夾克
• 妥善存放電纜以防止纏繞和損壞

如果遇到噪音或訊號遺失等問題，請測試電纜或嘗試使用其他電纜來尋找問題。

XLR 電纜的下一步是什麼？

即使有了新的數位音訊選項，XLR 線仍然因其可靠性和音質而廣受歡迎。許多數位音訊標準仍然使用 XLR 連接器進行音訊輸入和輸出。

這意味著 XLR 電纜很可能在未來幾年內繼續作為音訊設定的一部分。

常見問題

Q：為什麼 XLR 電纜比普通電纜更好？
答：它們使用平衡佈線來減少噪音，並且可以在更長的距離上傳輸訊號而不會損失品質。

Q：我可以將 XLR 電纜與普通家用音響設備一起使用嗎？
答：可以，但如果設備不支援平衡連接，您可能會失去一些好處，例如降噪或幻象電源。

Q：什麼是幻象電源？
答：這是一種透過傳輸音訊的同一根電纜向麥克風供電的方式，因此您不需要額外的電源線。

Q：我可以製作多長的 XLR 電纜？
答：通常可達 100 英尺，且不會出現明顯的訊號損失。

Q：所有 XLR 電纜都一樣嗎？
答：不，品質參差不齊。更好的線纜連接器更堅固，屏蔽性能更好，線材品質更高。
